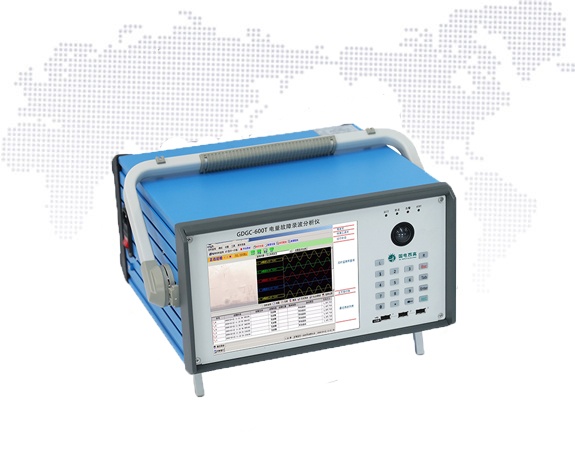

GDGC-600T電量故障錄波分析儀,又稱為發電機特性分析儀、發電機故障錄波儀。采用先進的DSP與32位嵌入式CPU,結合高性能的嵌入式實時操作系統VxWorks而設計的,適應電力系統發展需求的嵌入式電力故障錄波分析裝置。它可廣泛應用于各種電壓等級的線路、發電機-變壓器組、變壓器等需要故障錄波和狀態記錄、分析的場合。
技術特點:
-
信號采集與啟動計算采用單DSP構架,由1片DSP實現32路模擬量,32路開關量的接入;同時采用新型電路結構和75000門大規??删幊踢壿嬈骷啥雀撸垢蓴_能力強,系統運行穩定。
-
32位高速浮點數字信號處理器(DSP),16位A/D,采樣速率10kHz可調,諧波分辨率≤99次,開關事件分辨率0.1ms;
-
采用高性能實時嵌入式操作系統VxWorks,系統穩定、可靠,實時性好;
-
錄波數據二存儲:錄波數據分別存儲在32位CPU和管理機上,大大地提高了數據的安全性;
-
數據記錄采用A-B-C段方式,A、B、C段全部采用采樣值記錄,摒棄了傳統的D、E低采樣率和有效值記錄段,從而全部數據可以進行相量圖分析和阻抗分析,大大地提高了數據的可用性;
-
支持長時間連續紀錄,裝置能以1KHz的采樣值連續記錄,記錄數據以7天為周期刷新,數據保持時間只受通道數和存儲器容量限制,摒棄了傳統的一周波一個點的有效值慢掃描記錄;
-
不定長動態錄波和故障測距,金屬性短路的測距精度優于2%;
-
啟動判據種類齊全,在各種短路、接地故障和其它異常工況下靈敏啟動錄波;
-
強大的計算和分析能力(電壓、電流的幅值、峰值、有效值、頻率計算,有功、無功功率計算,功角、相角測量,相量、序量和諧波分析);
-
公式編輯器可生成各種電量及其導出量的波形圖,并可動態觀察其隨時間變化的軌跡,真實地再現故障全過程;
-
支持多種對時方式,包括接點脈沖對時、IRIG-B碼對時、網絡對時等,并支持對時方式組合及雙向?qū)r(shí);
-
可以完全脫離管理機獨立工作;
-
錄波數據格式自動轉換,可轉出COMTRADE 1999版或COMTRADE 1991版;
-
先進的抗干擾設計:采用8層PCB、SMD裝配和軟件容錯技術,抗干擾能力達到GB/T14598規定的嚴酷等級為Ⅳ級標準。
