· GD-710復合絕緣子憎水性測試裝置結構簡單，操作方便，可以快速準確的判斷絕緣子的憎水性狀況；

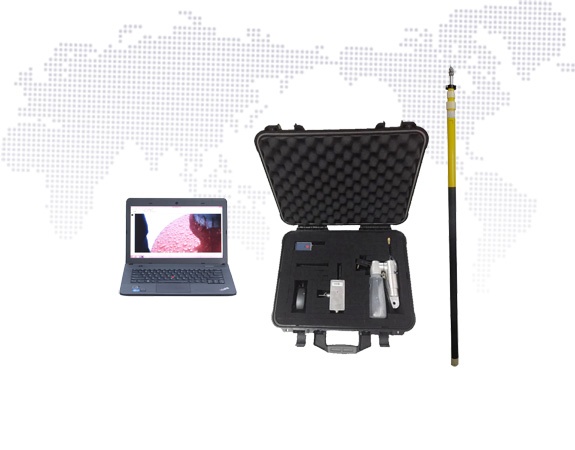

· 由電動噴水、圖像拍攝裝置、筆記本電腦、憎水性取照軟件（U盤）、憎水性分析軟件。
功能特點
1、電動噴水裝置
利用HC分級法進行絕緣子憎水性帶電檢測的關鍵技術之一就是對絕緣子表面噴水。本裝置按照電力行業標準規定對被測絕緣子進行較精確定量噴水，保證了測量的準確性。裝置采用模塊化結構，由三部分組成：①無線遙控②絕緣操作桿③控制噴水部分，各部分可快速組裝。裝置結構緊湊，適合現場使用。
-
（1）無線遙控工作于433M頻段，具有遙控距離遠、穿透力強、抗干擾能力強等優點。供電電源為2節3V紐扣電池。當遙控距離下降操作不靈敏時按照說明更換電池。
-
（2）絕緣操作桿的材料為環氧樹脂，具有強度大、重量輕的特點。
-
（3）控制噴水部分由控制主機、連接絕緣桿、儲水器、微型水泵及活動噴嘴組成。噴嘴可360度活動保證被測絕緣子表面垂直受水。供電電源為12V 2000mAh可充電鋰電池，單次充電可保證裝置連續噴水2小時，能夠完成100次以上測量，滿足現場長時間測量要求。
2、絕緣子憎水圖像拍攝裝置
本裝置采用數字圖像分析技術來判斷絕緣子表面的憎水性狀態，因此需要獲取絕緣子的憎水圖像。憎水性檢測裝置自身添加了一顆百萬級別的前端攝像頭，取照時攝像頭與絕緣子群傘距離大概在30公分左右，通過WiFi熱點與電腦進行連接進行取照工作，有效像素為720x1280，圖像質量能夠保證憎水性分析軟件的圖像分析。
3、本裝置通過憎水性分析軟件來分析運行中的絕緣子憎水性狀態。本軟件的核心功能為憎水性等級判斷，由客觀判斷和主觀判斷兩部分組成。
-
（1）客觀判斷
-
憎水性的客觀判斷是本軟件的特色部分，所依據的判斷方法為“改進形狀因子法”，即通過計算機中分析絕緣子憎水圖像的面積比K和形狀因子fc來進行憎水性等級判斷。
-
（2）主觀判斷
-
在實現了憎水性等級客觀判斷功能的基礎上，本軟件還設計了憎水性等級主觀判斷功能,主觀判斷所依據的方法為傳統HC分級法所采用的圖像對比法，即在軟件中嵌入HC分級法的標準圖像，將現場獲得的憎水圖像導入軟件后，通過對比其與各標準圖像的相似性來獲得憎水性等級。一般情況下，主觀判斷只是作為一種輔助判斷方法，用以驗證客觀判斷的結果。另外，由于現場測量條件千變萬化，憎水圖像的拍攝條件不易較精確控制，有時獲得的圖像不易通過客觀判斷功能分析，因此主觀判斷功能的增加在一定程度上也是必要的。
