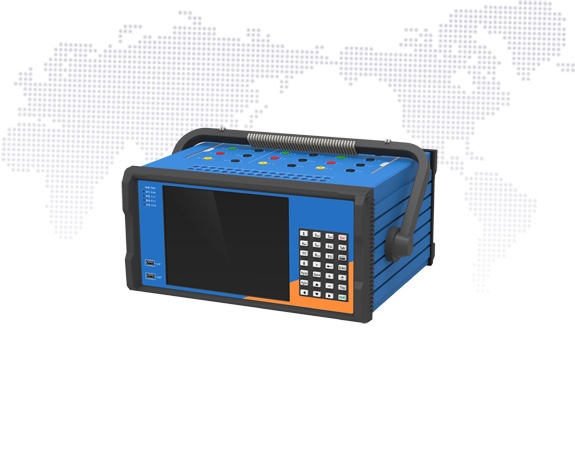

GDPA-61850便攜式電力數模通用錄波分析儀（以下簡稱GDPA-61850）可直接接入智能變電站過程層網絡的DL/T 860-9-2、GOOSE、IEEE 1588對時報文，當電力系統故障時，啟動暫態故障錄波，記錄系統的一次電壓電流波形以及二次設備的動作行為，實現電力系統故障分析與故障測距定位。GDPA-61850還具有數據連續記錄功能，對電力系統相關電氣量的數據進行連續不間斷地記錄，并根據內置判據在連續記錄數據上標記出擾動特征，以便于擾動數據檢索。

GDPA-61850便攜式電力數模通用錄波分析儀與站控層設備的通信采用IEC61850 MMS通信規約，實現與站控層設備的互操作。

GDPA-61850適用于智能變電站的過程層網絡的故障錄波分析裝置，具有智能變電站的二次網絡系統和一次系統的健康狀態監視、預警和故障分析功能，廣泛應用于智能變電站中，為智能變電站的安全可靠運行管理提供參考依據。

• 采集單元可獨立工作，應完成數據采集、分析處理、異常判定、故障分析、數據記錄、數據遠傳等相關功能。
• 可直接接入到變電站的過程層網絡和/或站控層網絡中，接收來自過程層網絡和/或站控層網絡的所有報文。
• 對接收到的報文實現實時解碼和分析，檢查如丟幀、錯序、失步、超時、中斷、無效編碼、流量突變等各類異常狀態，并實時給出異常事件告警。
• 當配置原始報文存儲模塊時，可對原始報文數據進行循環存儲，根據事件標簽在管理界面上隨時調閱和分析。
• 采集單元還進行線路和主變壓器各側斷路器、隔離開關及繼電保護的開關量和模擬量的采集和記錄、故障啟動判別、信號轉換等功能。
• 嵌入式實時操作系統上，可同時配置最多2塊2.5’ SATA接口、可支持硬壓縮，有效數據存儲可達2TB+。
• 儀器性價比高，操作簡單，小巧輕便。
